|
|
|
| 詳細(xì)介紹 |

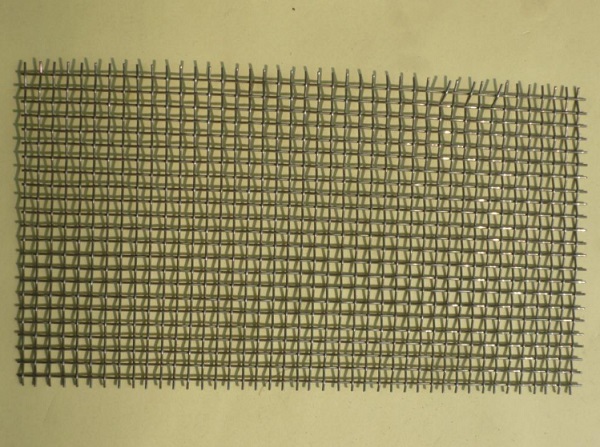

中碳鋼篩網(wǎng)也叫45號(hào)鋼，安平工廠一般稱作號(hào)鋼，45號(hào)鋼絲網(wǎng)用途多用于篩分，網(wǎng)床支撐，圍網(wǎng)等用途，相比鐵絲網(wǎng)材質(zhì)，45號(hào)鋼的優(yōu)勢(shì)是非常明顯的，無論是耐磨性，耐銹性，硬度。價(jià)格也要比鐵絲材質(zhì)貴許多，客戶應(yīng)該根據(jù)實(shí)際情況選用，45號(hào)鋼是GB中的叫法，也叫“油鋼”。市場現(xiàn)貨熱軋居多；冷軋規(guī)格1.0~4.0mm（毫米）之間。該鋼冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性。該鋼材質(zhì)冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性，經(jīng)適當(dāng)?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預(yù)熱，焊后應(yīng)進(jìn)行去應(yīng)力退火。
正火可改善硬度小于160HBS毛坯的切削性能。該鋼經(jīng)調(diào)質(zhì)處理后，其綜合力學(xué)性能要優(yōu)化于其他中碳結(jié)構(gòu)鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時(shí)有開裂傾向。當(dāng)直徑大于80mm時(shí)，經(jīng)調(diào)質(zhì)或正火后，其力學(xué)性能相近，對(duì)中、小型模具零件進(jìn)行調(diào)質(zhì)處理后可獲得較高的強(qiáng)度和韌性，而大型零件，則以正火處理為宜，所以，此鋼通常在調(diào)質(zhì)或正火狀態(tài)下使用。
液相線溫度
1495℃左右，碳含量0.42~0.50%。
參考對(duì)應(yīng)鋼號(hào)：中國GB標(biāo)準(zhǔn)鋼號(hào)45；日本JIS標(biāo)準(zhǔn)鋼號(hào)S45C/S48C；德國DIN標(biāo)準(zhǔn)材料鋼號(hào)1.0503；德國DIN標(biāo)準(zhǔn)鋼號(hào)C45；英國BS標(biāo)準(zhǔn)鋼號(hào)IC45/080A47；法國AFNOR標(biāo)準(zhǔn)鋼號(hào)CC45；法國NF標(biāo)準(zhǔn)鋼號(hào)C45；意大利UNI標(biāo)準(zhǔn)鋼號(hào)C45；比利時(shí)NBN標(biāo)準(zhǔn)鋼號(hào)C45-1；瑞典SS標(biāo)準(zhǔn)鋼號(hào)1650；西班牙標(biāo)準(zhǔn)鋼號(hào)F.114；美國AISI/SAE標(biāo)準(zhǔn)鋼號(hào)1045；國際標(biāo)準(zhǔn)化組織ISO標(biāo)準(zhǔn)鋼號(hào)C45E4。
力學(xué)性能
正火：850 ；
淬火：840 ；
回火：600 ；
抗拉強(qiáng)度：不小于600Mpa ；
屈服強(qiáng)度：不小于355Mpa ；
伸長率：16% ；
收縮率：40% ；
沖擊功：39J ；
鋼材交貨狀態(tài)硬度：
熱軋鋼：≤229HB
退火鋼：≤197HB
主要成分為 Fe（鐵元素），且含有以下少量元素：
C：0.42~0.50%
Si：0.17~0.37%
Mn：0.50~0.80%
P： ≤0.035%
S： ≤0.035%
Cr：≤0.25%
Ni：≤0.25%
Cu：≤0.25% [1]
密度7.85g/cm3，彈性模量210GPa，泊松比0.269。 |
|
 |
| 【打印此頁】 【關(guān)閉】 |
|
|
